產品簡介

DTZ-500無線爐溫測試系統，是由耐高溫測溫儀、保溫箱、以及耐高溫熱電偶、無線終端組成。主要工作原理是將爐溫跟蹤儀和涂裝工件同步進入爐內受熱，實時記錄涂裝過程中工件自身的固化溫度和爐氣的溫度，實時通過手機、ipad或電腦顯示溫度。從而了解生產過程中的整個溫度的變化關系以及爐子的溫度均勻性差異。

技術指標

產品功能

1、溫度采樣點位置名稱及PCB或工件示意圖

2、任意兩點之間的時間標注

3、任意兩點之間的斜率標注

4、任意時刻點的溫度標注

5、設置背景溫度曲線進行多組曲線對比

6、任意位置,任意范圍的曲線縮放顯示

7、任意時間范圍內的溫差曲線顯示

8、四條游標線計算指定區間內的各種溫度值

9、完整的窯爐數據庫（SMT）/溫度控制方案（熱處理），設備數據庫

10、工藝分析報告PWI

11、模擬曲線功能，工藝優化，測試日期和時間

12、公司名稱、產品名稱和備注信息處理的輸出

13、可直接打印測試報告或輸出電子檔的測試報告

14、軟件去除儀器內存數據方式

15、時間補償

16、溫度統計

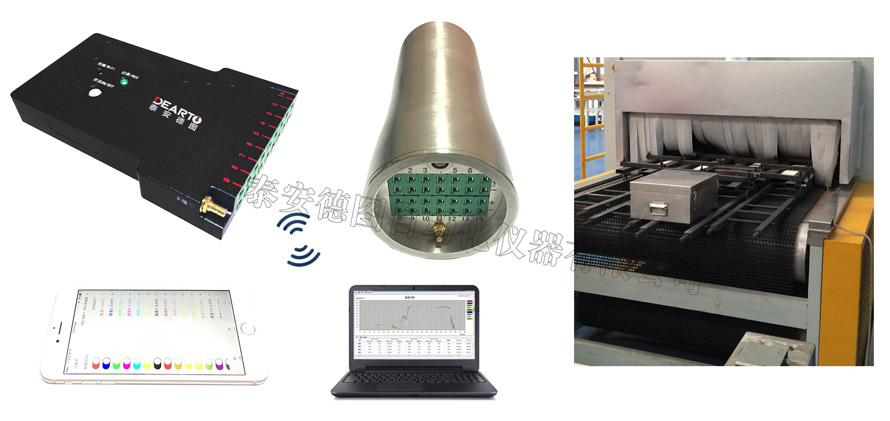

現場實時顯示數據照

本儀器采用進口TF存儲芯片，任意意外不會丟失數據，同時存儲8G組數據，超過自動覆蓋；一鍵操作，可采用手動、溫度、時間啟動，簡單快捷使用，自主開發全中文設置和分析數據軟件，操作一目了然。另升級版儀器可通過PC或ios系統移動終端無線對接，實時顯示溫度曲線數據。

測溫過程：

◇ 按照客戶要求和使用環境,使用1臺爐溫度跟蹤儀進行測溫，連接好熱電偶后放入隔熱箱中,蓋好隔熱箱,防止漏熱?！?nbsp;打開手機、ipad、或臺式電腦，實時操控爐溫跟蹤儀、實時分析溫度數據?！?nbsp;為了獲得零件的真實受熱溫度,將熱電偶固定在零件上?！?nbsp;熱處理結束后，待隔熱箱冷卻后，取出記錄儀。

主要用途：

◇ 涂裝工藝數字化、確定不同固化溫度制度和實時溫度曲線、加熱溫度和溫差?！?nbsp;在不同溫度制度、不同產量條件下測試工件的固化溫度和溫差?！?nbsp;爐子溫度均勻性測試。

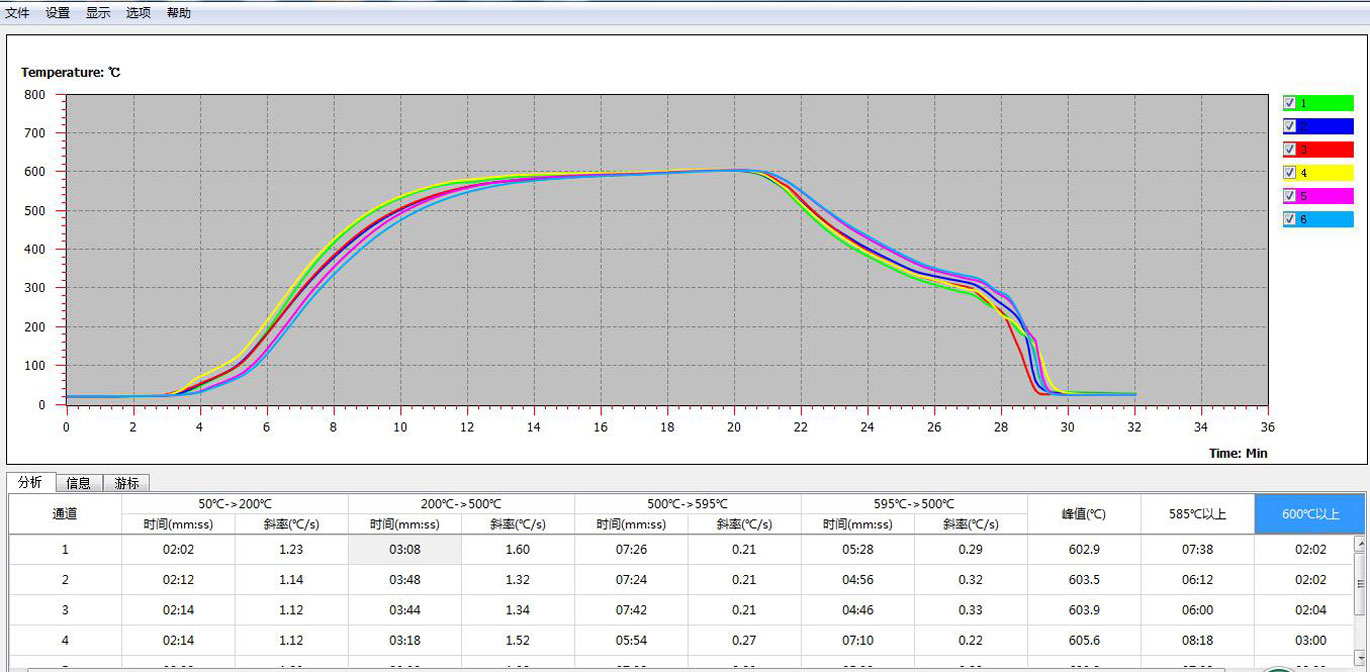

PC端軟件曲線圖

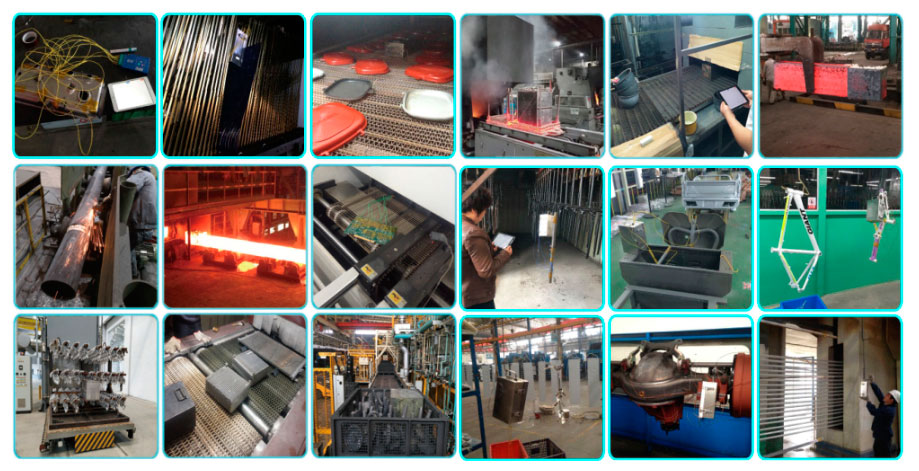

產品場景圖
