熱電偶使用方法與測量應用問題，是很多熱電偶廠家比較關注的信息，今天小編帶領大家分析解讀一下關于熱電偶測量的相關問題，本文部分內容轉載自相關文獻，如有任何問題請隨時跟我們溝通。

一、熱電偶的使用方法解讀：

       熱電偶直接測量溫度，并把溫度信號轉換成熱電動勢信號，通過顯示儀表轉換成被測介質的溫度。熱電偶測溫的基本原理是兩種不同成份的材質導體組成閉合回路，當兩端存在溫度梯度時，回路中就會有電流通過，此時兩端之間就存在電動勢-熱電動勢，這就是所謂的塞貝克效應。兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系，制成熱電偶分度表；分度表是自由端溫度在0℃時的條件下得到的，不同的熱電偶具有不同的分度表。熱電偶測溫基本原理：將兩種不同材料的導體或半導體A和B焊接 起來，構成一個閉合回路。當導體A和B的兩個結合點1和2之間存在溫差時，兩者之間便產生電動勢，因而在回路中形成一個大小的電流，這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。熱電偶的使用方法，如熱電偶的測試點的選擇、插入深度、響應時間等都會造成熱電偶的測量誤差。
測量誤差的主要影響因素
1、熱電偶插入深度的影響：
①測溫點的選擇
熱電偶的安裝位置，即測溫點的選擇是很重要的。測溫點的位置，對于生產工藝過程而言，一定要具有典型性、代表性，否則將失去測量與控制的意義。
②插入深度
熱電偶插入被測溫場時，沿著傳感器的長度方向將產生熱流。當環境溫度低時就會有熱損失。致使熱電偶與被測對象的溫可度不一致而產生測溫誤差?？傊蔁醾鲗Ф鸬恼`差，與插入深度有關。而插入深度又與保護管材質有關。金屬保護管因其導熱性能好，其插入深度應該深一些(約為直徑的15倍)，陶瓷材料絕熱性能好，可插入淺一些。
2、響應時間的影響
接觸法測溫的基本原理是測溫元件要與被測對象達到熱平衡。因此，在測溫時需要保持一定時間，才能使兩者達到熱平衡。而保持時間的長短，同測溫元件的熱響應時間有關。而熱響應時間主要取決于傳感器的結構及測量條件，差別極大。對于氣體介質，尤其是靜止氣體，至少應保持30分鐘以上才能達到平衡，航標中規定每個檢測點的保溫時間也要30分鐘；對于液體而言，很快也要在10分鐘以上。
對于溫度不斷變化的被測場所，尤其是瞬間變化過程，全過程僅1s，則要求傳感器的響應時間在毫秒級。因此，普通的溫度傳感器不僅跟不上被測對象的溫度變化速度出現滯后，而且也會因達不到熱平衡而產生測量誤差。應選擇響應快的傳感器。對熱電偶而言除受保護管影響外，熱電偶的測量端直徑也是其主要因素，即偶絲越細，測量端直徑越小，其熱影響時間越短。
3、熱輻射的影響
插入爐內用于測溫的熱電偶，將被高溫物體發出的熱輻射加熱。假定爐內氣體是透明的，而且，熱電偶與爐壁的溫差較大時，將因能量交換而產生測溫誤差，為了減少熱輻射誤差，應增大熱傳導，并使爐壁溫度盡可能接近熱電偶的溫度。另外，在熱電偶安裝還應注意以下事項：①熱電偶安裝位置應盡可能避開從固體發出的熱輻射，使其不能輻射到熱電偶表面；②熱電偶需要帶有熱輻射遮蔽套。
4、熱阻抗增加的影響
在高溫下使用的熱電偶，如果被測介質為氣態，那么保護管表面沉積的塵土等將燒熔在表面上，使保護管的熱阻抗增大；如果被測介質是熔體，在使用過程中將有爐渣沉積，不僅增加了熱電偶的響應時間，而且還使指示溫度偏低。因此，除了定期檢定外，為了減少誤差，經常抽檢也是必要的。

二、熱電偶測量應用推薦：

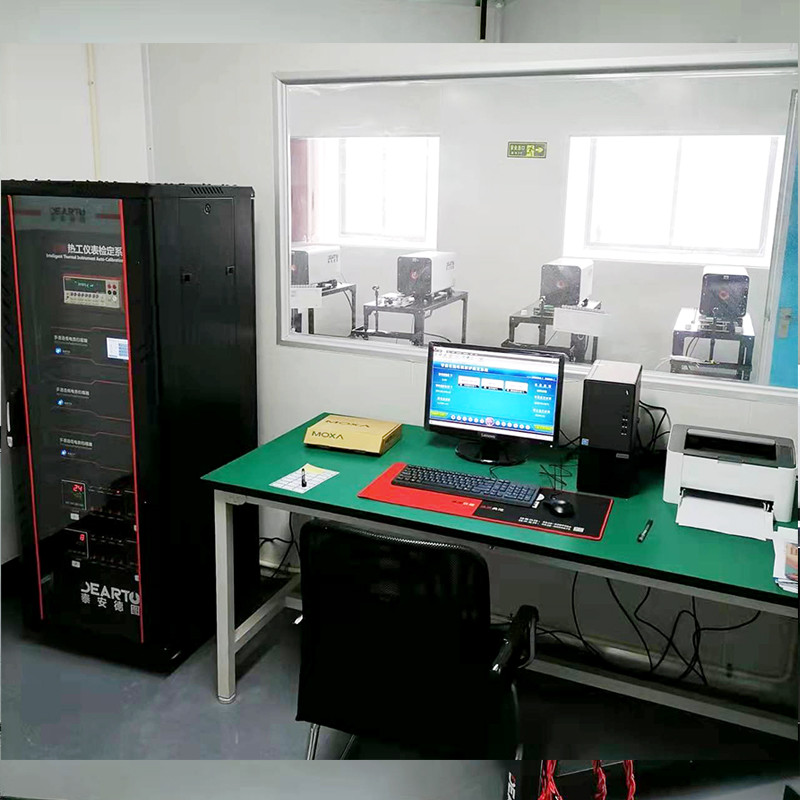

      DTZ-02熱電偶全自動測溫裝置可同時控制1-10臺檢定爐，每臺檢定爐一次可檢定1-10支熱電偶，并同時開展工業熱電阻、低溫熱電偶、一體化溫度變送器、玻璃液體溫度計、雙金屬溫度計、壓力式溫度計的自動檢定/校準。該系統可同時進行100支熱電偶的檢定/校準，滿足短時間內檢定大批量熱電偶的要求，并支持對各類工業鉑、銅熱電阻進行分組檢定，一次可檢定100支熱電阻。系統由計算機控制多通道低電勢掃描器、數字萬用表、熱電偶檢定爐、恒溫油（水）槽等設備，實現熱電偶、熱電阻檢定/校準的自動控溫、自動數據采集、數據處理、自動生成、打印報表、以及自動存儲數據，其軟、硬件均由公司獨立開發并擁有完全自主知識產權，采用多項技術創新成果，為客戶提供全方位技術保障。

二、檢定項目：

自動檢定/校準一等標準偶、二等標準熱電偶；

自動檢定S、R、B、K、N、J、E、T、EA-2、短型S、短型R等分度號工作熱電偶；

可以檢定WRe3  WRe5鎢錸熱電偶；

自動檢定Pt10、Pt100、Cu50、Cu100、Pt-X、Cu-X、BA1、BA2熱電阻，包含兩線制、三線制和四線制熱電阻。

自動檢定/校準溫度一體化溫度變送器；

熱電偶絲材KP、KN、NP、NN、JP、JN、EP、EN、TP、TP

可通過人機結合的方式檢定/校準玻璃液體溫度計、雙金屬溫度計、壓力式溫度計等，自動進行數據處理，生成記錄表格；

配套專業版自動測試系統軟件，可對標準熱電偶自動測量系統、工作用熱電偶自動測量系統和工業用熱電阻自動測量系統中低電勢掃描器進行自動測試，依據《熱電偶、熱電阻自動測量系統校準規范》完成掃描器寄生電勢測試及通道間數據差值測試。實時提示用戶按照規程規范完成掃描開關接線及信號源設置，通過對掃描器、數字萬用表的通訊控制，自動進行數據采集、數據計算及結果判斷，有效提高掃描器測試工作的準確程度和工作效率。

1）全面支持全系列低電勢掃描器自動測試。

2）嚴格按照規范要求進行數據采集、數據計算及結論判斷。

3）操作簡單，使用方便，通過檢定向導、智能提示引導用戶準確操作。

4）智能化測試過程控制，自動完成寄生電勢項目測試。

5）智能引導通道間數據差值項目測試，通過彈窗及語音提示用戶及時切換信號源。

6）測試前自動進行通道數據檢查，及時發現數據異常。

7）實時檢查通訊異常，及時提示異常，智能自動重試，自動恢復運行。

8）支持模擬檢定，方便系統學習及演示。

9）檢定數據實時保存，系統異常退出或手動停止后，可以繼續數據檢定。

10）支持檢定參數配置，滿足不同測試要求。

11）檢定數據實時顯示，便于及時查看檢定情況。

12）繼續檢定時，可以重新選擇檢定起始位置。

13）支持將測試數據導出到Excel、WPS記錄文件中。
